    XGM系列永磁操作機構

    產品材質:

    執行標準:

    產品介紹:


    1. 概念:

      XGM系列永磁操動機構主要應用于永磁真空斷路器中,用于驅動真空滅弧室進行分合操作,本機構采用全新的原理和機構,工作時的負載特性與真空滅弧室運動特性相吻合:主要運動部件只有一個,具有高可靠性,壽命長,體積小,驅動力大的特點。

    2. 類型及主要元件:

      永磁操動機構按保持類型分為單穩態和雙穩態,按驅動方式分為單線圈和雙線圈,按外形分為圓形和方形。其內部主要由鐵心、永磁體、驅動桿、線圈、安裝板及輔助零件等組成。

    3. 工作原理:

      鐵心通過低磁阻通道所產生強大的磁力,將鐵心保持在下端或上端位置,通過電流的合分閘線圈產生的磁力使鐵心上下運動,完成分合閘。

      3.1 單穩態:

      當在線圈瞬間通電產生磁力作用下,快速分合閘并靠永磁力保持合閘狀態,在儲能彈簧的幫助下快速分閘,并保持在分閘的位置上。

      3.2 雙穩態

      在分閘或合閘線圈通電瞬間產生的磁力作用下,迅速分閘或合閘并靠永磁力保持在合閘或分閘的位置上。

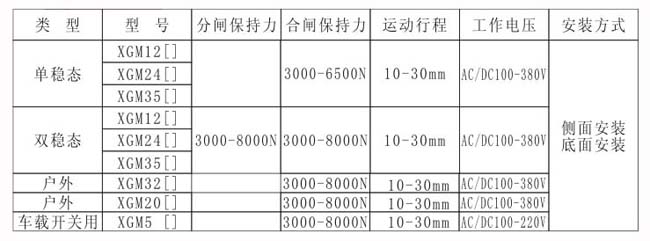

    4. 主要技術指標:

    5. 注意事項:

      5.1 根據斷路器的技術要求,對永磁操動機構進行選型。

      5.2 如果發現永磁操動機構使用出現問題,首先檢查接線是否有誤。確屬操動機構自身問題,請與供方廠家聯系處理。

      5.3 用戶不能私自拆卸,否則發生問題,供方不負擔任何責任。

    6. 訂貨須知:

      6.1 請明確所需產品型號、數量、安裝方式、交貨期等。

      6.2 如有特殊要求也請一并注明。

      6.3 也可根據需方產品要求,承接永磁操動機構的設計、制造。
